QW潜水排污泵



  产品介绍   →性能参数

QW潜水电泵由电机与泵两部分组成，两者通过油室及机械密封组件隔开，分固定式自动耦合安装和移动安装。

 产品材质

 产品特点

QW系列潜水排污泵是本公司消化吸收国内外同类先进产品的基础上开发研制的产品，是一种性能可靠、用途极广泛的污水处理用泵，具有效率高、节省能源、无堵塞、防缠绕等特点；并具有整体结构紧凑、体积小、噪声低、运行平稳、安全可靠、维修方便等优点；同时具有自动安装、自动控制功能。

 产品用途

该产品主要适用于高层建筑、工矿企业、市政工程等污水处理系统；城市环保系统中排污、污水中继、污水处理等；食品、医疗、商业系统等污水排放。也可根据用户需要进行水位自动控制，并备有自动保护装置及控制柜、自动耦合装置等。

该产品主要输送带固体颗粒及各种长纤维的PH值为4-10的浑浊性污水、淤泥、雨水等，输送介质温度不超过60℃。

 技术参数

流量：7m3/h～8640m3/h

扬程：11.5m～66m

功率：0.75kW～355kW

液体温度：0℃～+40℃

频率：50Hz

1. 概述

a） 产品特点

 QW系列潜水排污泵是本公司消化吸收国外同类先进产品的基础上开发研制的产品，是一种性能可靠、用途极广泛的污水处理用泵，具有效率高、节省能源、无堵塞、防缠绕等特点；并具有整体结构紧凑、体积小、噪声低、运行平稳、安全可靠、维修方便等优点；同时具有自动安装、自动控制功能。

b）主要用途及适用范围

该产品主要适用于高层建筑、工矿企业、市政工程等污水处理系统；城市环保系统中排污、污水中继、污水处理等；食品、医疗、商业系统等污水排放。也可根据用户需要进行水位自动控制，并备有自动保护装置及控制柜、自动耦合装置等。

该产品主要输送带固体颗粒及各种长纤维的PH值为4~10的浑浊性污水、淤泥、雨水等，输送介质温度不超过60℃。

c）型号的组成及其代表意义

 示例：250QW600-15-45

 250 — 排出口直径流量

 600 — 流量扬程

 15 — 扬程

 45 — 额定功率

2. 结构特征与工作原理

a） 结构特征

 泵的结构型式为立式、单级、单吸、离心式。电机和泵共轴，两者通过油隔离室和机械密封组件隔开。

 电机完全密封，压力水渗透不进去。泵上多处配有保护装置，使泵工作可靠。

b）主要零部件的结构、作用及工作原理

1）功率在30kw以上的泵，接线腔内装有漏水检测探头，当电缆线断裂出现漏水时，探头发出信号，控制系统对泵保护；

2）功率在18.5kw以上的泵均装有自循环冷却系统，能保证泵在水池的最低水位，安全运行；

3）电机腔下端装有浮子开关，对电机端机械密封进行监护；

4）双端面机械密封，防止水进入电机，保证电机安全运行；

5）油隔离室设有油水探头，对水泵端、机械密封进行监护；

6）叶轮和泵体之间装有可更换的密封环，使泵保持高的效率。

3. 技术特性

1） 定子采用F级绝缘；

2） 叶轮采用独特的双流道设计，由高耐磨材料或普通材料铸造并经精密加工，能够通过大的物料及纤维垃圾，减少堵塞缠绕的故障；

3） 泵的性能及参数符合CJ/T 3038—1995《潜水排污泵》的规定。

4. 安装、使用和操作

a） 移动式安装

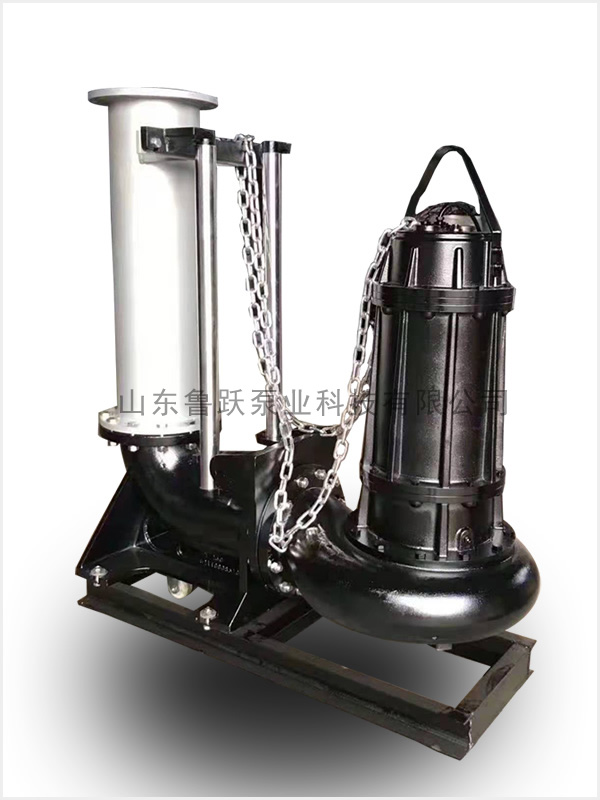

 移动式安装采用底座支承，出口弯管直接与软管连接，取泵时只需提起预先放置好的连泵链锁即可。根据用户需求可配备水位控制浮球、开关、全自动保护装置及控制柜。该安装形式方便，适用于各种不同场合的工地用泵。

b） 自动耦合安装

 自动耦合安装时泵与耦合装置相连，耦合底座固定于泵坑底部（在建造污水坑时，预先安置好地脚螺栓，使用时将耦合底座固定），泵可以在轨道中上下移动，放下泵时，耦合装置自动的与耦合底座固定；而提取泵时，泵与耦合底座会自动脱落。根据用户需求可配备水位控制器、中间端子箱及自动保护控制柜。

c） 安装、使用和操作方法及注意事项

1） 根据泵的安装形式做好安装前的各项准备工作；

2） 启动前要仔细检查泵在运输、存放、安装过程中有无变形或损坏，紧固件是否松动或脱落；

3） 启动前检查叶轮转动是否灵活；

4） 检查油室内是否有油；

5） 检查电缆线有无破损、折断、接线盒电缆线的入口密封是否完好，如出现问题应早妥善处理；

6） 检查电缆装置是否安全可靠，电源电压、频率是否符合规定（电压为380v±5%，频率为50Hz±1%）；

7） 用550v兆欧表测量泵电机相间和相对地之间绝缘电阻，其值应不低于2M 。否则应对电机定子绕组进行干燥处理，干燥处理的温度不得超过120℃；

8） 启动后检查泵的转向，从入口端看泵为逆时针方向旋转，如果泵反转，只需将电缆线中任意二根线对调以下接线位置，泵即可正常运行；

9） 每套泵配中间端子箱一只，用于泵和控制柜之间的连接；

10）所有信号线可埋一根穿线管。动力线和信号线必须分别埋设管道，不可混穿。端子箱和控制柜之间采用直流电流信号，可长距离输送，无衰减。动力线按提供的电缆直径、数量自行确定预埋管的大小。

11）当泵采用自动耦合安装时，应将链索穿进吊环螺钉中安全起吊，注意轻起轻放；

12）当采用移动式安装时，应将链索（偏离泵的出水口，其连线应平行于泵出水口）分别穿进两个吊环螺钉中起吊，注意轻起轻放。

5. 安全保护装置及安全警示

 该泵配有采用国际上先进的高新技术制造的保护控制系统。对泵进行全自动保护（过载、缺相、短路、渗漏等保护），实现泵的无人看守，自动运行及信号输出。

6. 保养、维修

a） 定期检查泵、电机相间和相对地间绝缘电阻，其值不得低于2M ，否则应拆机检修，同时应检查电泵接地是否牢固可靠。

b） 叶轮和泵体之间的密封环具有密封功能，当密封环磨损，间隙的最大值超过2mm时，应更换密封环。

c） 泵在规定的工作介质条件下正常运行半年后，应检查油室密封状况，如油室中的油呈乳化状态或有水沉淀出来，应及时更换10#机油和机械密封，对于在恶劣工作条件下使用的泵，更应经常的检修。

d） 泵工作半年左右，必须把泵放入清水中运转数分钟，防止泵内留下沉淀物，保证泵的清洁。

7. 定货须知

a） 在要选型时，应注明泵的型号、安装方式、池深、泵控制保护方式，以便提供优佳的系统。

b） 合同中应注明产品型号、产品名称，要不要控制柜、端子箱、耦合装置。

c） 电缆正常供货长度为10m，导轨尺度为3m。若用户要求和正常供货值不一样，请说明。

d） 如用户有特殊需要，本公司可提供特种材质的泵

8. QW型潜污泵使用说明

1) 在安装和使用水泵之前，必须详细阅读说明书，避免使用不当而损坏设备，仔细检查水泵选型是否正确， 实际使用条件与规定的使用条件是否一致。

2) 水泵启动前，应对电器控制系统进行检查，用0——500V兆欧表检查主电缆三相绕组对地绝缘电阻，最低 不得小于1兆欧，绝不允许用摇表检查控制电缆，避免损坏内部电子元件。

3) 电源电压一定要在名牌上标出的额定电压+5%的范围内，如果电源离水泵距离较远，电缆应加粗，接头尽 可能少，且接头处作密封处理，以防漏水。

4) 水泵在使用时，必须配用专用的潜水泵控制箱，并严格按照操作说明书操作，使用前，首先检查启动设 备接线是否正确，启动装置是否灵活，触头接触是否良好，启动设备的金属外壳是否可靠接地。

5) 检查水泵电缆接线是否正确。

6) 电器控制柜应防潮，电缆安放应注意不要垂放在水泵吸入口处。

7) 检查电机旋转方向，在初次安装和重新安装都应检查电机旋转方向。如果旋转方向与名牌上方向不一致， 可以交换三相中任意两相的位置，如果几台水泵连在一个控制器上，各台泵应单独进行检查。

8) 水泵工作时应运行平稳 、灵活、无异常响声和振动。

9) 水泵启动时应注意：合闸后，若电机不转，应迅速拉闸，以避免烧毁电机；电机启动后，应注意观察电 机及线路电压和电流表若有异常现象，应立即停机检查并排除故障后方能重新合闸；按要求限制电机连 续启动的次数；几台电机由同一台变压器供电时，不能同时启动，应由大到小逐台启动；水泵运行时电 机电流不得超过名牌上额定电流,三相电压不平衡度空载时不超过10%，中载时不超过5%；电源电压不超 过额定电压的+5%，三相电压不平衡不超过1.5%。

10) 水泵在吊运时应吊在吊环上，注意保护电缆不受损坏。

11) 水泵不能放在污水入口处。当水泵座处在泥地上或浮砂上时，水泵由于振动，产生下陷，建议将水泵放 在一个较大的底版上。

12) 如果泵在运转而气温降至0°以下时，可以继续使用，水泵最大侵入深度应不超过10m。

13) 出水管内径应符合规定要求。

14) 泵在污水中如机壳周围堆积了泥浆、杂物等，会降低了泵的传热速度，使电机内部温度上升，缩短定子 的使用寿命或造成跳闸，应定期冲洗泵外壳除杂物，必要时清理冷却循环系统中的杂物。

15) 未切断电源前，不得移动或提升水泵。
