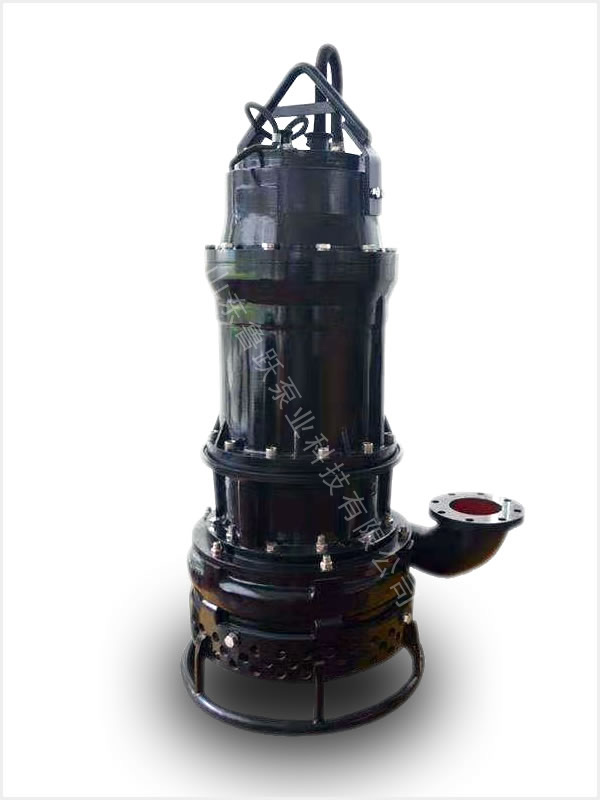

ZJQ潜水渣浆泵
产品介绍 →性能参数ZJQ型潜水渣浆泵是电机与水泵同轴一体潜入介质中工作的水力机械，该产品选材精良、结构先进、过流通道宽阔、排污能力强。适合于输送含有沙石、煤渣、尾矿等固体颗粒的液体，主要用于冶金、矿山、火力发电厂等企业渣浆类液体的清除及输送。此外还可用于河道疏浚、湖底清淤及填海造田等各项水利工程，是传统渣浆泵的理想替代产品。
产品材质 产品特点 1、电机采用机械密封保护，能有效地防止高压水和杂质进入电机内腔。
2、除主叶轮外，还设有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。
3、泵体、叶轮、搅拌叶轮等主要过流部件采用高耐磨材质制造，运转寿命长。
4、不受吸程限制，吸渣效率高，清淤更彻底。
5、无需配备辅助真空泵，投资更低廉。
6、无需配备辅助搅拌或喷击装置，操作更简便。
7、电机潜入水下，无需建设泵房，管理更便易。
8、搅拌叶轮直接接触沉积面，通过下潜深度控制浓度，因而浓度控制更自如。
9、设备直接潜入水下工作，无噪音及震动，现场更整洁。
10、为监控电机内腔不得有水进入，设有多重检测元件，有效保证电机长期可靠运行。
产品用途
适合于输送含有沙石、煤渣、尾矿等固体颗粒的液体，主要用于冶金、矿山、火力发电厂等企业渣浆类液体的清除及输送。此外还可用于河道疏浚、湖底清淤及填海造田等各项水利工程。
技术参数 流量：7m3/h～8640m3/h
扬程：11.5m～66m
功率：0.75kW～355kW
液体温度：0℃～+40℃
频率：50Hz
一、概述
ZJQ型潜水渣浆泵是电机与水泵同轴一体潜入介质中工作的水力机械，该产品选材精良、结构先进、过流通道宽阔、排污能力强。适合于输送含有沙石、煤渣、尾矿等固体颗粒的液体，主要用于冶金、矿山、火力发电厂等企业渣浆类液体的清除及输送。此外还可用于河道疏浚、湖底清淤及填海造田等各项水利工程，是传统渣浆泵的理想替代产品。
该系列产品是吸收国外先进技术设计制造。水泵除主叶轮外在底部增加一套搅拌叶轮，能奖沉积的淤渣喷击成湍流，使水泵在没有辅助装置的情况下能够实现高浓度输送。独特的密封装置能够有效平稳油室内外的压力，使得机械密封两端压力保持平稳，最大限度的保证了机械密封的运行可靠性，大大延长了其使用寿命。
二、使用条件
1、电源为50Hz、380V三相交流电源。
2、介质的最高温度不得高于40℃，介质中不含易燃易爆性气体，介质PH值为4-10。
3、介质中固体颗粒的最大体积浓度为30%，最大介质密度为1.2kg/L。
4、机组最大潜水深度一般不大于20m，最小潜水深度以淹没电机为准。
5、机组在介质中以立式工作为好，运行方式为连续运转。
注：当现场条件不符合上述规定时，请在定货时说明，可根据要求定制。

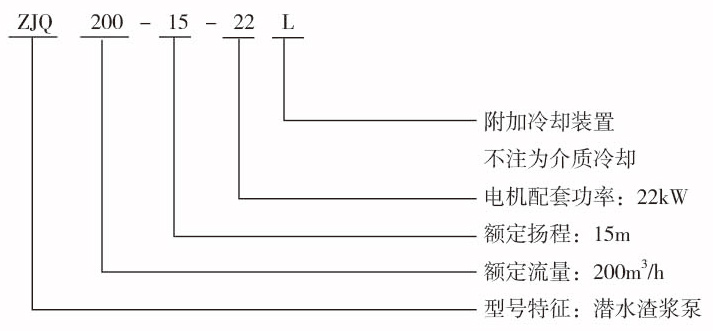

三、型号意义
四、工作原理与结构特征
ZJQ型潜水渣浆泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体流动，实现浆体的输送。
其主要特点如下：
1、电机采用机械密封保护，能有效地防止高压水和杂质进入电机内腔。
2、除主叶轮外，还设有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。
3、泵体、叶轮、搅拌叶轮等主要过流部件采用高耐磨材质制造，运转寿命长。
4、不受吸程限制，吸渣效率高，清淤更彻底。
5、无需配备辅助真空泵，投资更低廉。
6、无需配备辅助搅拌或喷击装置，操作更简便。
7、电机潜入水下，无需建设泵房，管理更便易。
8、搅拌叶轮直接接触沉积面，通过下潜深度控制浓度，因而浓度控制更自如。
9、设备直接潜入水下工作，无噪音及震动，现场更整洁。
10、为监控电机内腔不得有水进入，设有多重检测元件，有效保证电机长期可靠运行。具体设置详见表一、二。

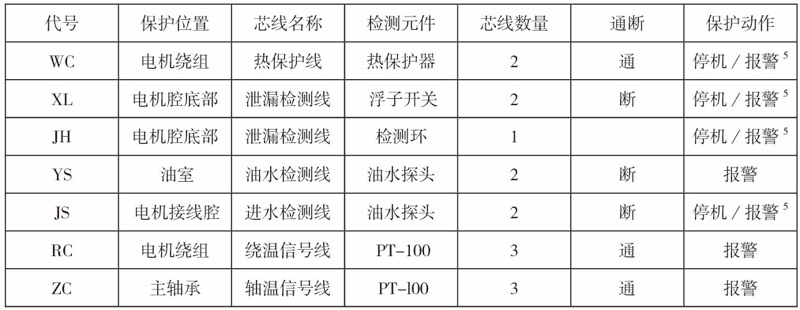

表一、ZJQ潜水渣浆泵保护功能技术数据表
注：1、代号指电缆中各保护功能的芯线标识牌。
2、所有保护芯线对地电阻均就为∞。
3、所有保护均为低压检测文件，检查通断及对地电阻时应使用万用表，严禁使用摇表等高压测量仪器，以免损坏检测元件。
4、保护动作是通过控制设备实现联动。
5、仅用于疏浚工程等高浓度输送场合，需在订货时注明。

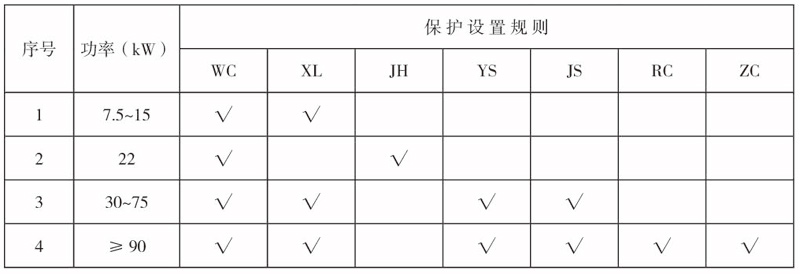

表二、ZJQ潜水渣浆泵保护功能设置表
