ZJQ潜水渣浆泵性能参数
五、主要技术特性
1、系列型谱见下图

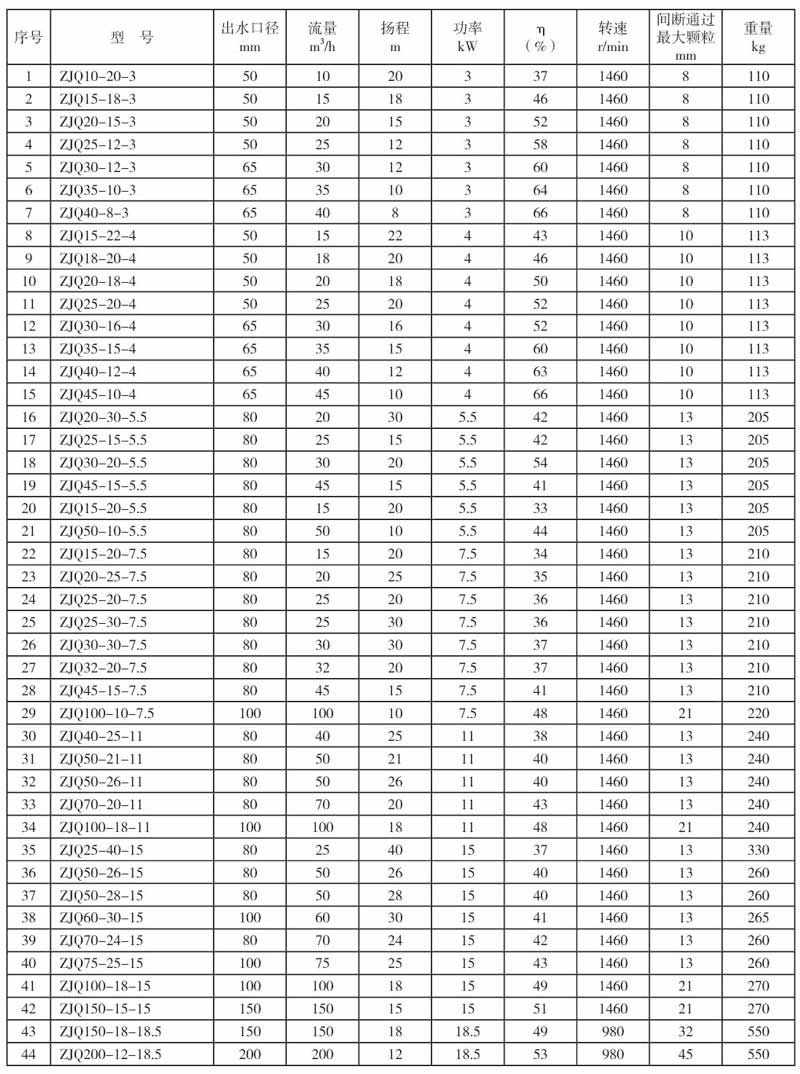

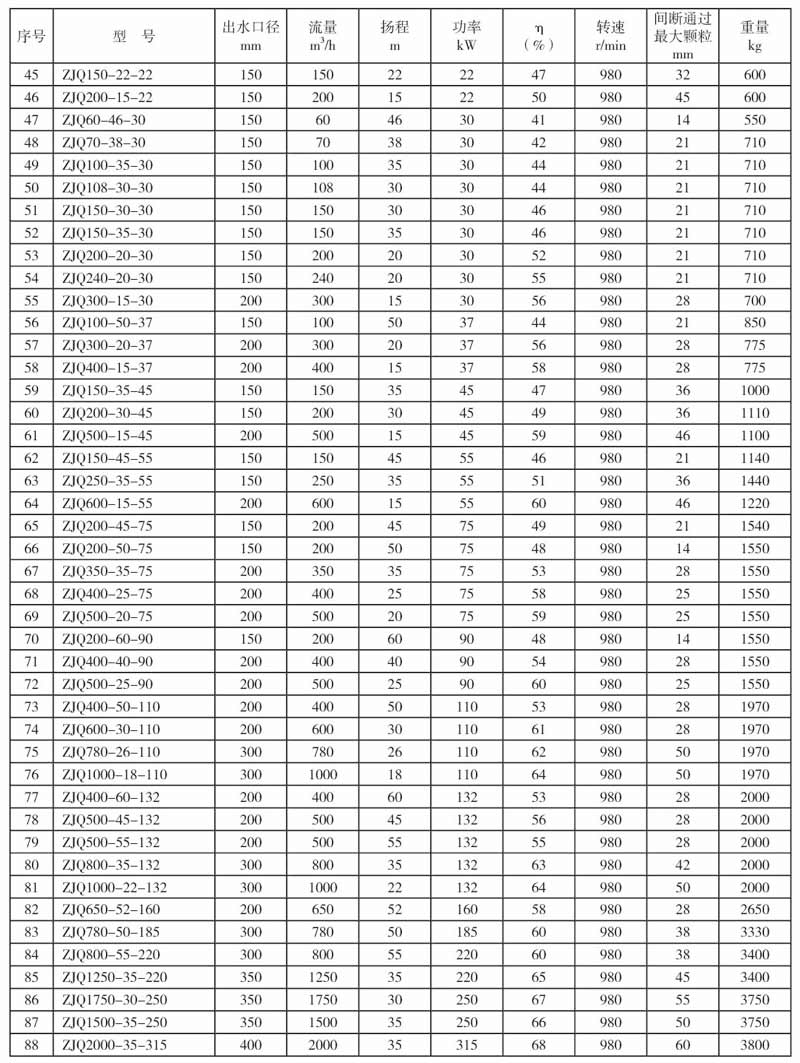

2、主要性能参数表
六、产品选型
ZJQ型潜水渣浆泵规格较多，能适用于不同用户的不同工况，只有正确合理的选用符合工况的规格， 才能以最少的投入发挥最佳的效益，同时，合理的工况能有效地延长水泵寿命，所以一定要正确的选用水泵，遵循科学的选泵程序，方法如下：
1、掌握现场情况
1）是否与使用条件符合。如果不符合如电压、频率不符或水质不符等情况，用户均可提出要求进行特殊定货。
2）电源容量：配电变压器的容量为1.5 ~ 2倍电机额定容量。
2、合理选择水泵规格
1）流量的初步选择。
根据系统要求确定水泵流量。
2）管路的确定。
根据输送介质计算临界沉降流速，合理选择管路直径。
3）管路损失计算。
根据管路长度及弯管、阀门数量计算管路损失。
4）水泵扬程计算。
水泵扬程=水面至出水口垂直高差+管路损失+出口压力+安全裕量
安全裕量一般取10%。
5）根据流量扬程确定水泵型号。
6）确定安装方式。
永久装置推荐采用自动耦合安装，临时装置采用移动式安装。
3、友情提示
1）只有闭式系统存在系统出口压力，开式系统出口压力为0。
2）水泵配套电机功率是按照中等浓度（介质密度≈1.1计算。当用于较高浓度输送时应重新复核。 方法如下：
配套电机功率≥现电机功率×介质密度÷1.1
3）当介质不能够淹没电机或介质温度大于40℃时，应选用冷却罩强制冷却，冷却水压力2 ~ 3kg, 冷却水流量2~10m3/h,根据功率，小功率取小值，大功率取大值。
4）水泵出口应设置阀门，水泵开机时应关闭阀门后启动电机，待正常运转后逐渐打开阀门。
5）停机时必须先关闭出口阀门再切断电源，以防止管路水锤造成水泵严重损坏。
6）为防止管路堵塞，停机前应输送一段时间的清水冲洗管路，直至出水口流出清水为止。
七、外形图及尺寸

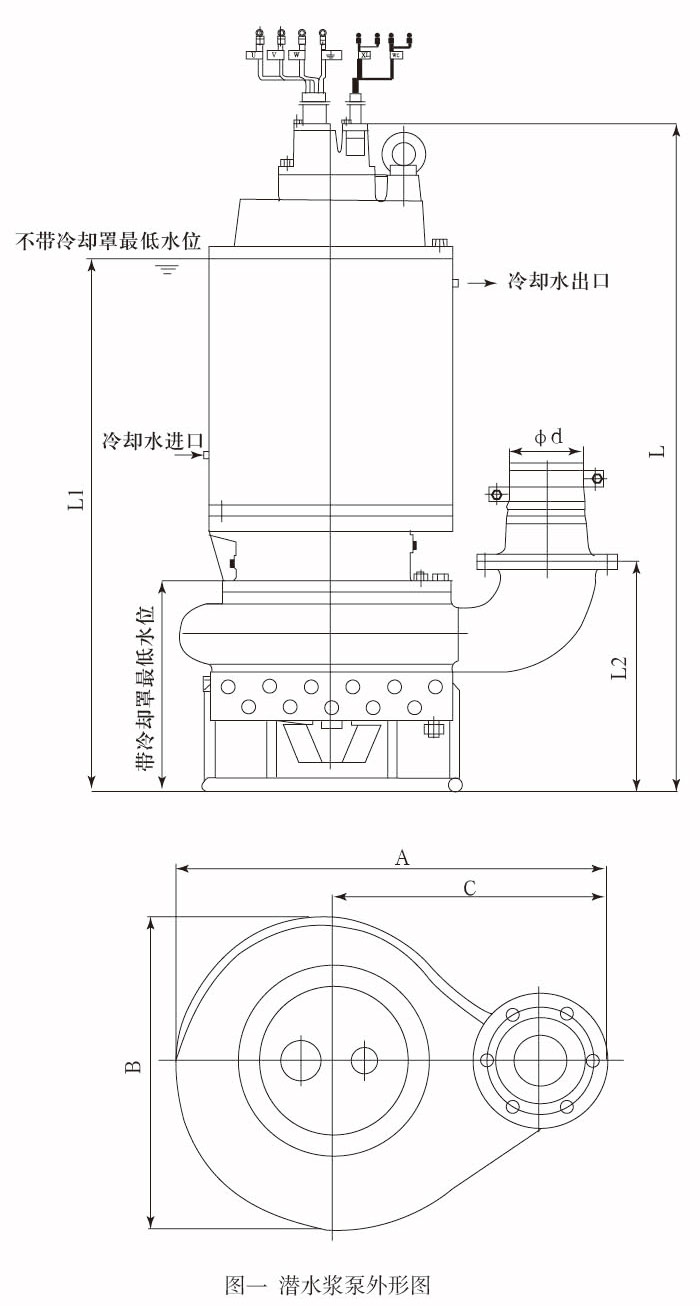

1、泵的外形图见图一

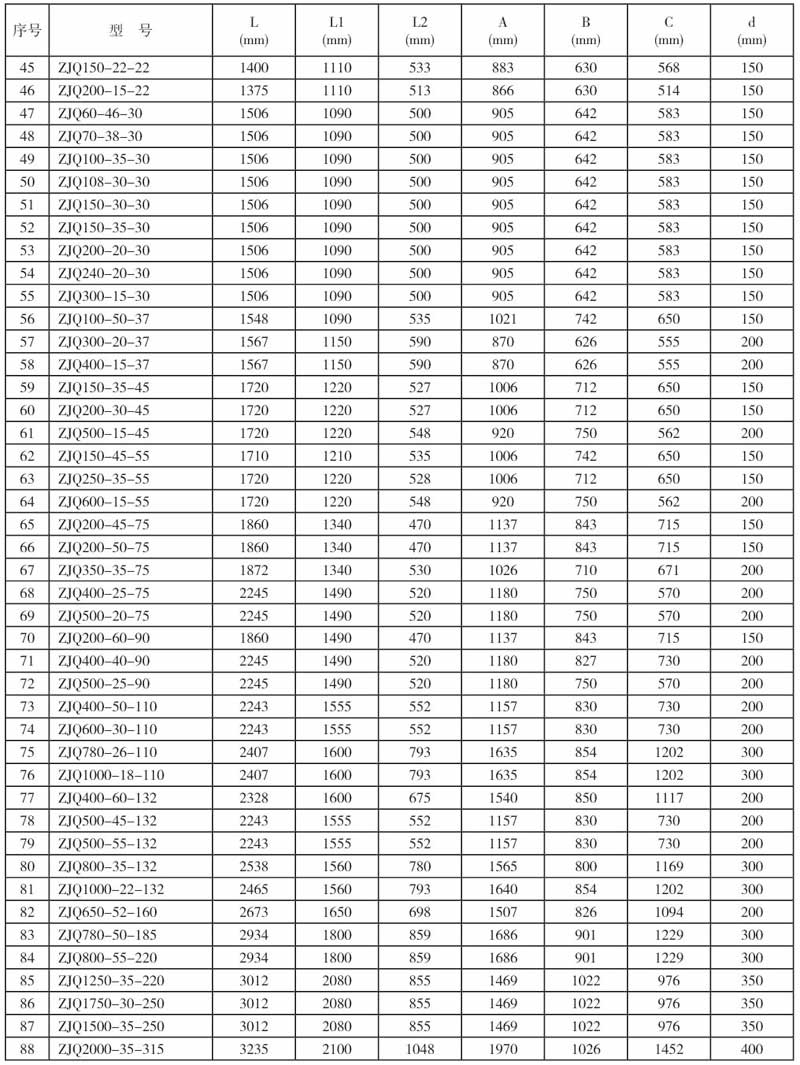

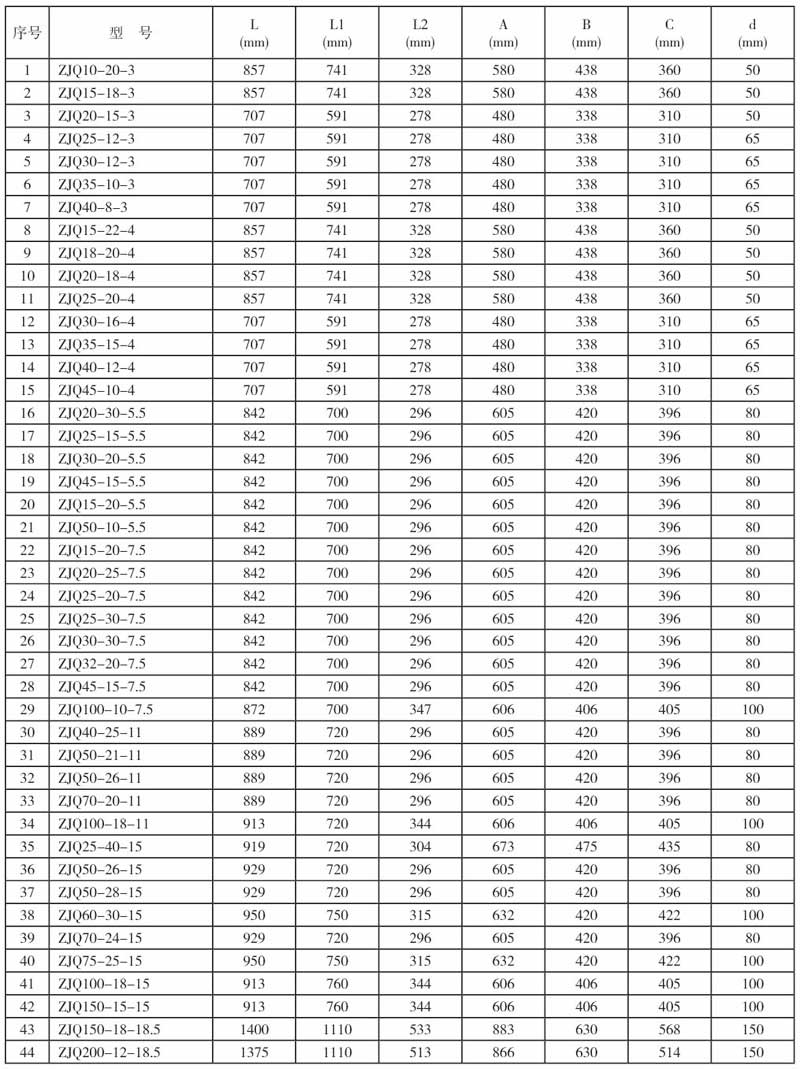

2、潜水渣浆泵外形尺寸

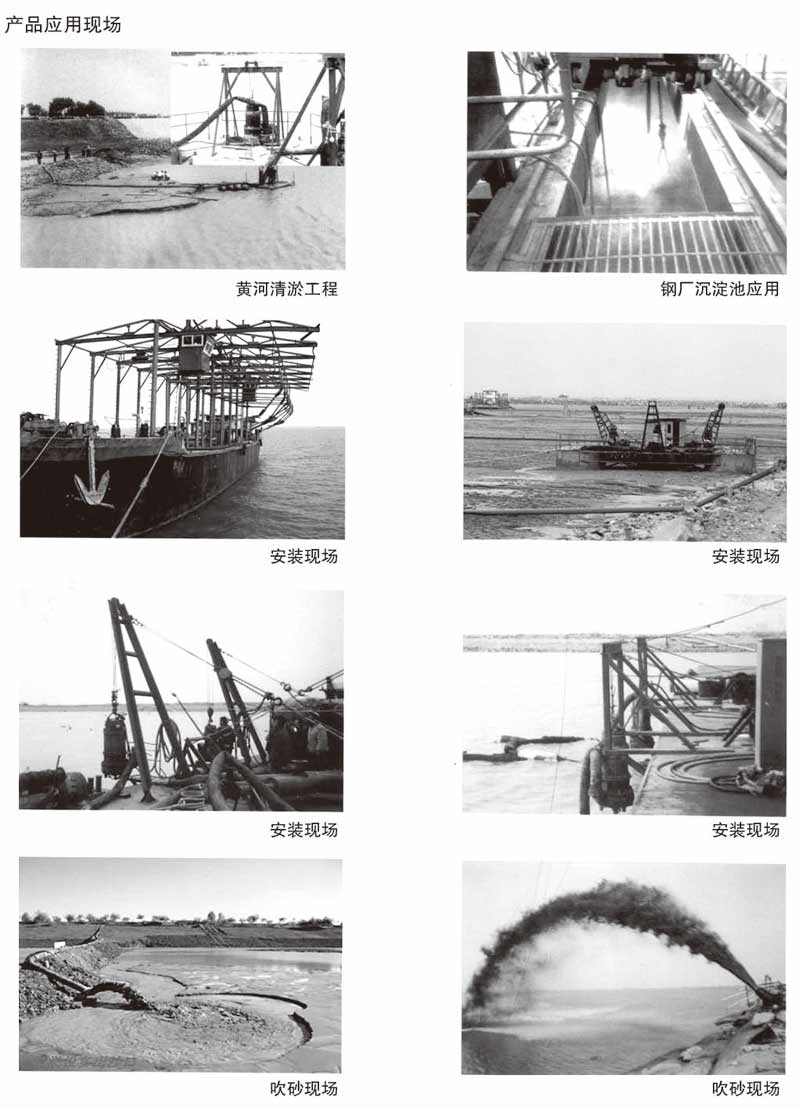

八、现场安装使用示例

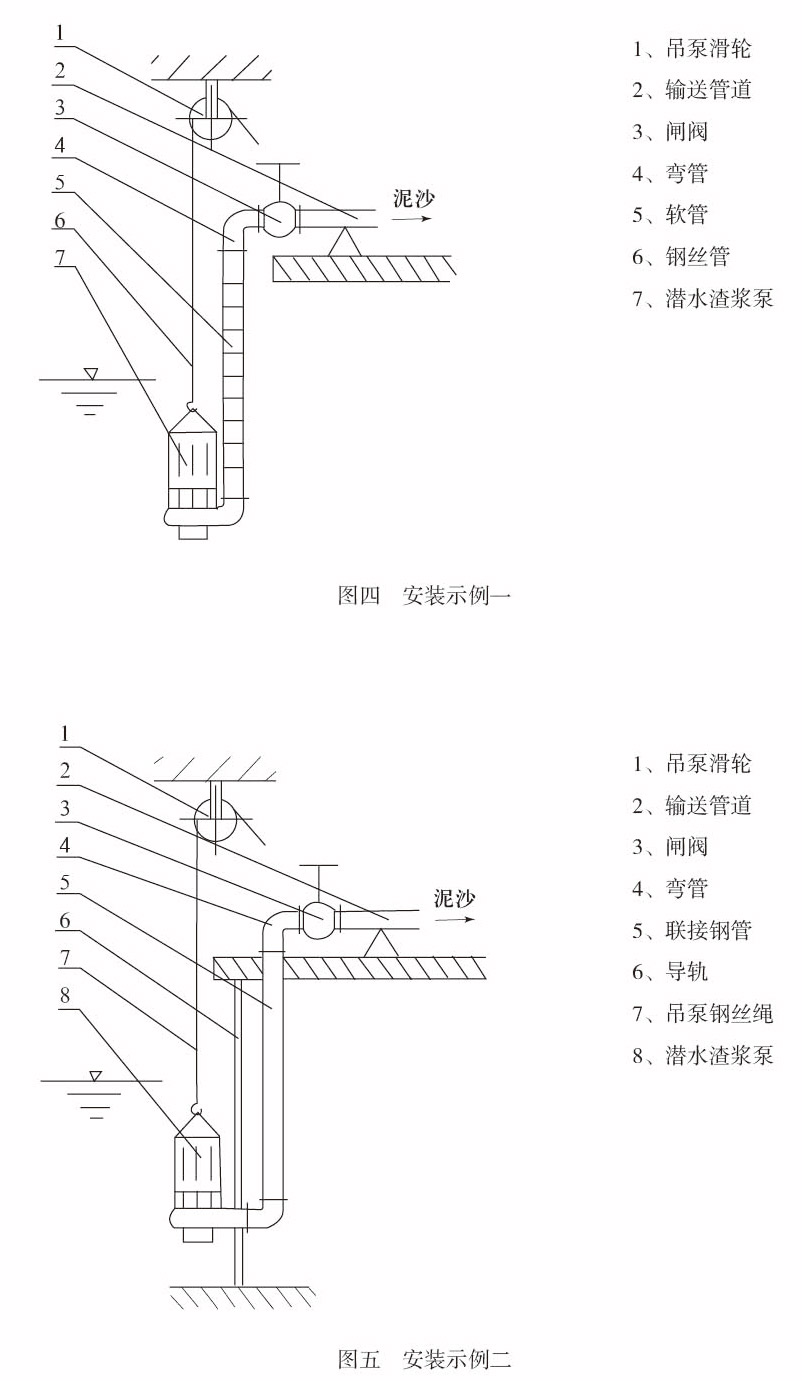

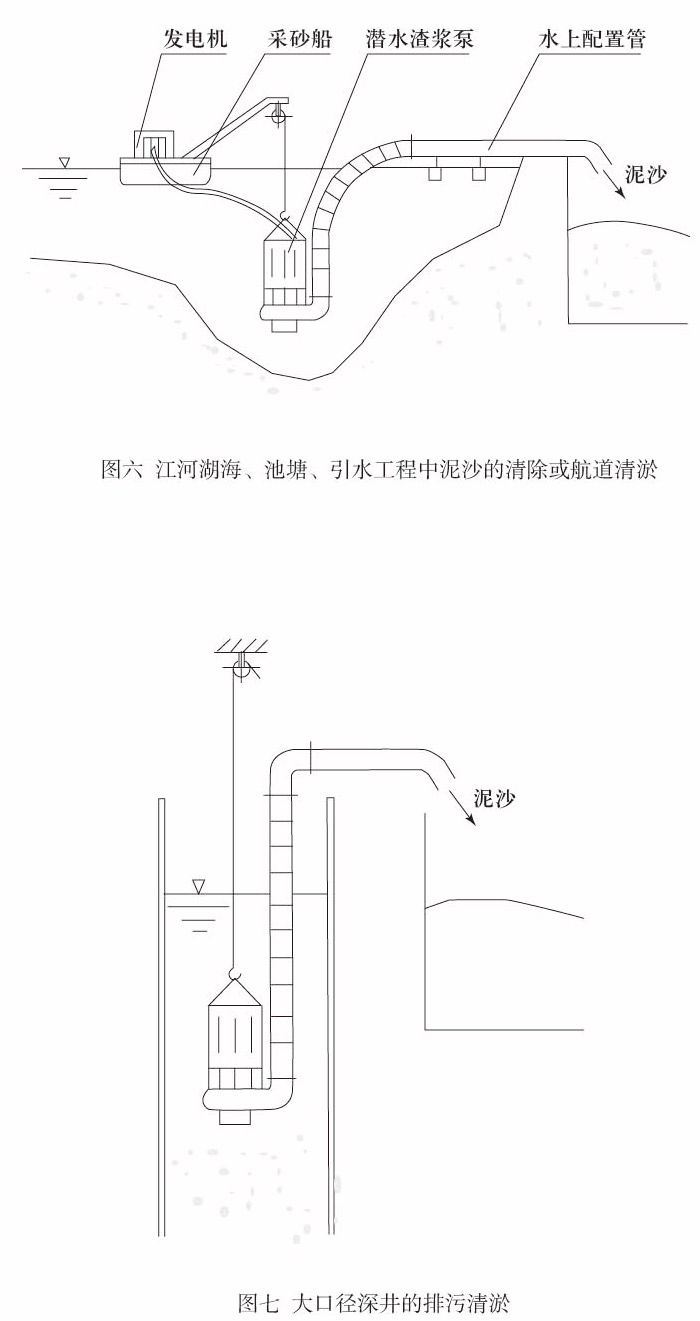

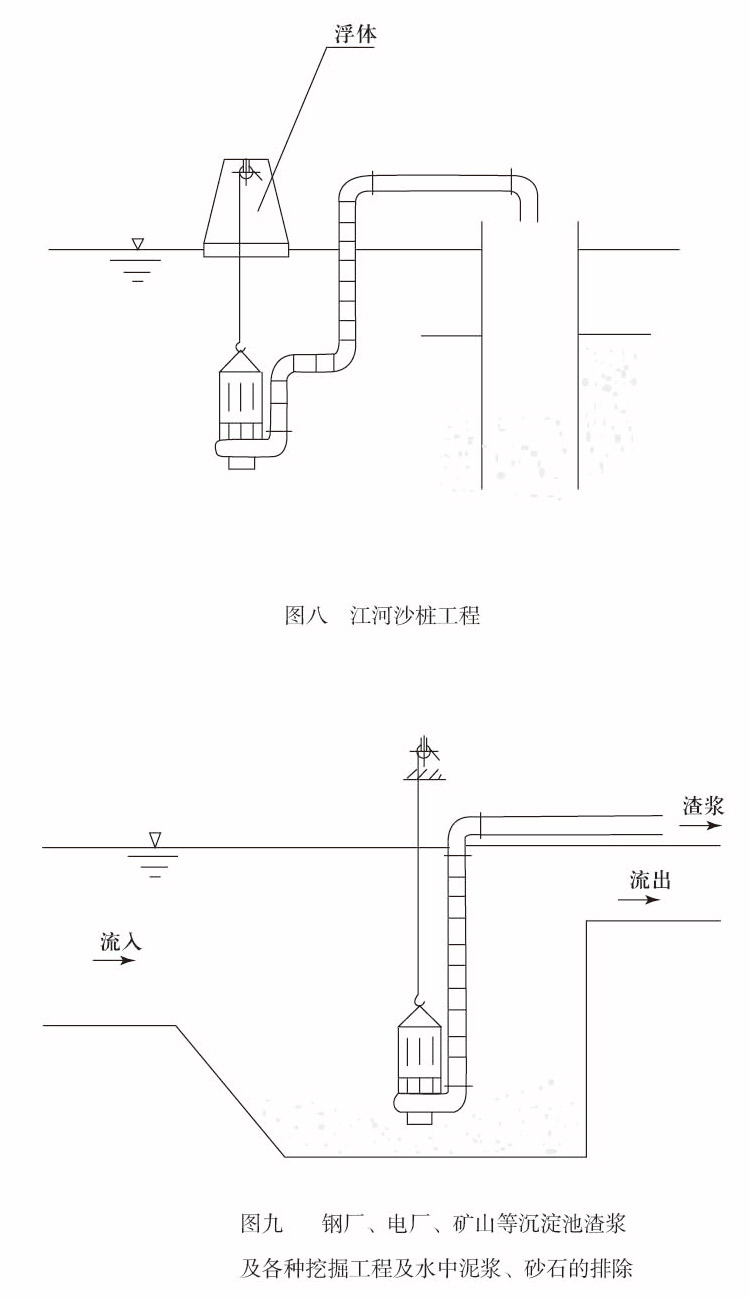

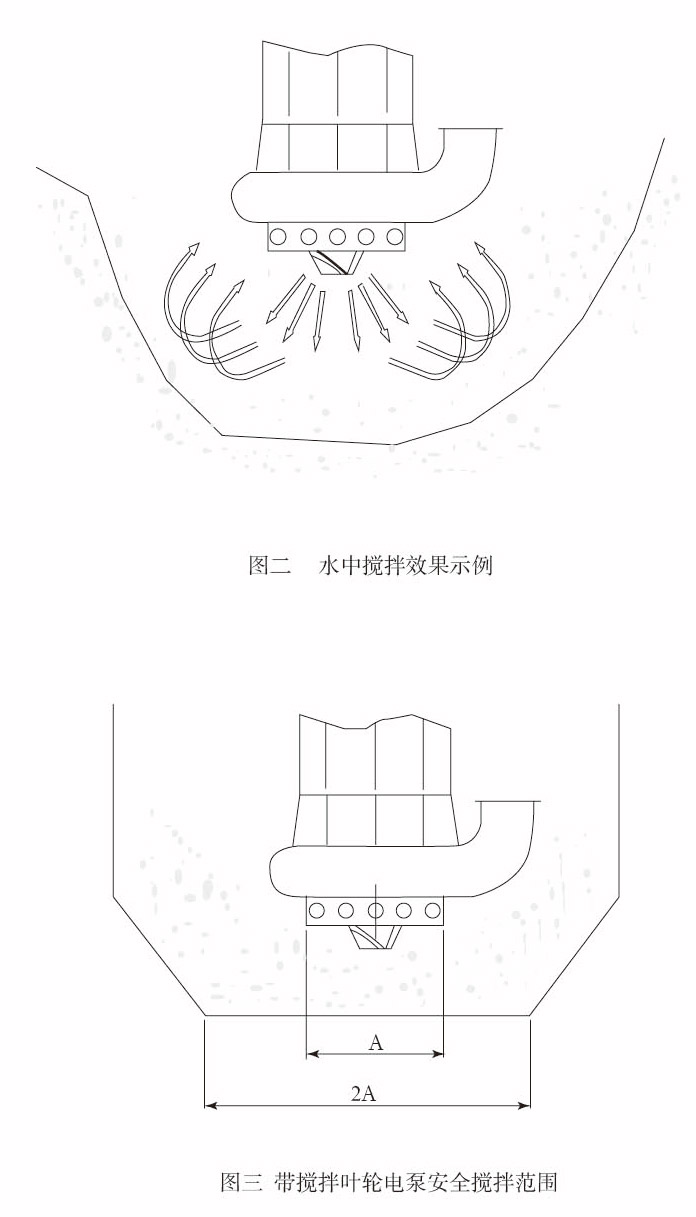

ZJQ型潜水渣浆泵适用于清淤排污的所有场合，在此只将部分安装使用示例介绍如下（图二-九）
九、安装与使用
1、安装前的检查：
1）运行环境是否符合使用条件的规定。
2）实际流量、扬程是否与性能曲线相吻合，最佳流量范围为额定流量的80%-120%之间；流量超过额定流量的120%有可能导致机组严重损坏。
3）检查水泵的装配质量是否良好，紧固件有无松动现象，电缆有无破损，电源及电器设备是否可靠。
4）检查电源电压、频率是否和铭牌要求相符。
5）检查油室中的油量是否适合，机组在立式位置时油位应与注油口平齐。
6）带冷却罩的潜水渣浆泵开机时必须确保持续注入清洁冷水，并确保排水口畅通，冷却水从冷却装置下端一侧流入，从另侧上端流出。
7）用500V兆殴表测量电机冷态绝缘电阻应不低于50MΩₒ
2、注意事项：
水泵正常运转后，应随时观察电源电压、工作电流、水泵流量及水泵振动是否正常。如发生下列情况之一应立即停机检查：
1）工作电流超过额定电流。
2）额定扬程下，流量降低20%以上或泵间断出水时。
3）水泵工作时，不带冷却装置水泵的电机部分露出水面，或带冷却装置水泵的蜗壳部分露出水面时。
4）电源电压过高或过低时（高于400V或低于340V）ₒ
5）水泵有明显的振动和噪声时。
3、安装
1）电气接线：
电气线路连接应由专业电工按照电器线路图施工。
a）安装过程中应随时检测绝缘电阻，安装完成后检测电机绝缘电阻不得小于5MΩ；接好电器设备方可启动。
b）吊起水泵，点动观察转向，从电机方向往下看水泵顺时针旋转，如转向不对，调换三相电源线任意两根接头。
2）水泵机组安装：

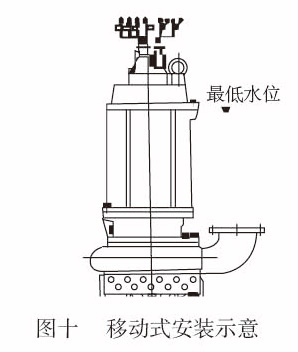

a）移动式安装，将水泵立式直立悬吊放入水中，放置应平稳；然后系好电缆，泵出口连接好管路（如图十）

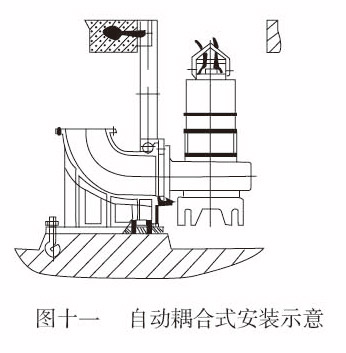

b）自动耦合式安装，在池底安装耦合装置，水泵沿导轨缓慢下滑，通过耦合法兰与出水管座相连（如图十一）。
