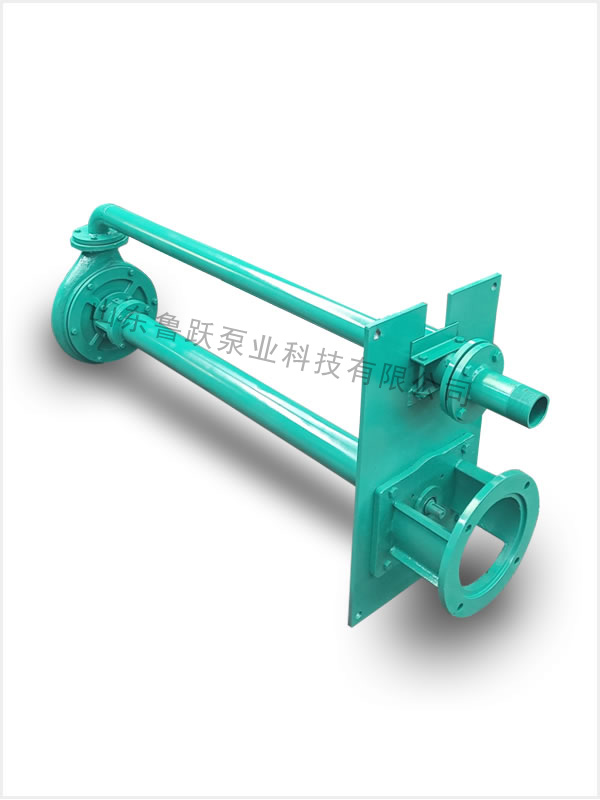

YW型液下多用泵
产品介绍 →性能参数YW型液下泵是立式单级单吸离心系结构,该系列泵为半开式叶轮，在叶轮吸入边延伸处设有搅拌叶片,并在前盖上装有能粉碎纤维杂草的刀具,工作中回流搅拌，机械破碎,防止堵塞。
产品材质 产品特点 产品用途
主要用要环保、市政工程，火力发电厂、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、 印染等行业抽吸浓液、稠油、油渣，污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥，以及含有煤块,灰渣的液体。也可作为化工，医药等行业抽吸含有泥砂渣物的流体和有腐蚀性液体。yw型还可抽吸各种人畜粪便污水和大中沼气池， 沼气工程时出料使用。
技术参数 80-泵的出口直径(mm)
80-泵的设计点流量(m3/h)
20-泵的设计点扬程(m)
A-叶轮经第一次切割
8OYZ80-20A
一•概述
YW型液下泵是立式单级单吸离心系结构,该系列泵为半开式叶轮，在叶轮吸入边延伸处设有搅拌叶片,并在前盖上装有能粉碎纤维杂草的刀具,工作中回流搅拌，机械破碎,防止堵塞。
YW型液下泵主要用要环保、市政工程，火力发电厂、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、 印染等行业抽吸浓液、稠油、油渣，污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥，以及含有煤块,灰渣的液体。也可作为化工，医药等行业抽吸含有泥砂渣物的流体和有腐蚀性液体。YW型还可抽吸各种人畜粪便污水和大中沼气池， 沼气工程时出料使用。
型号意义:80YW80-20A
YW一液下式多用污水泵
80-泵的出口直径(mm)
80-泵的设计点流量(m3/h)
20-泵的设计点扬程(m)
A-叶轮经第一次切割
8OYZ80-20A
泵的传动方式：泵通过弹性联轴器与电动机连接，从原动机方向看泵为顺时计方向旋转。
二、结构说明
YW型取为单级单吸，液下式离心泵，用联接管连接泵的水力部件和轴承体及支承盘，液体由出水管部件排出，叶轮为半开式叶轮，并在叶轮叶片进口延伸处设有搅拌叶片，可输送含有颗粒的介质。该泵的最长液下深度为4.5m,当液长度超过1.5m时，就要采用接轴结构，并在接轴处的附近装有滚动轴承（油脂润滑）,采用联轴套连接。泵最下面的滚动轴用机械密封与液面隔离，不接触液体。系轴承有足够的刚度，可以保证泵平稳运行,如果在深井中运行,可以加置一条吸入管(合同中注明)。
